Sur les bancs du club, la demande revient sans cesse : « que mettre dans la mallette pour couvrir les dépannages, la domotique et le solaire ? » Ce dossier rassemble la liste complète des outils électrotechniques à considérer en 2026, avec des repères de prix, des priorités d’achat par niveau et des retours concrets de terrain. L’objectif est simple : livrer une mallette qui mesure, coupe, soude et protège sans surprise. Le point de départ reste la mesure et la sécurité — un multimètre fiable, un VAT et des tournevis isolés évitent déjà la plupart des bourdes. Ensuite, on ajoute la soudure régulée, une pince ampèremétrique et, si besoin, un oscilloscope d’entrée de gamme. Les choix s’organisent en trois paliers : débutant (~200 €), intermédiaire (~800 €) et pro (≥ 2 000 €). Le club trouvera ici des conseils pratiques pour choisir chaque outil, des exemples d’usage sur une installation domotique ou un panneau solaire, et des astuces pour ranger l’ensemble sans perdre une minute sur le chantier.
- Socle prioritaire : matériel de mesure et sécurité (multimètre, VAT, tournevis isolés).
- Budget par palier : débutant ~200 €, intermédiaire ~800 €, pro ≥ 2 000 €.
- Rangement : mallette séparant mesure, coupe, soudure et EPI.
- Spécialisation : domotique et solaire demandent pince ampèremétrique et analyseur réseau.
- Bon réflexe : vérifier CAT des appareils et date de validité des EPI.

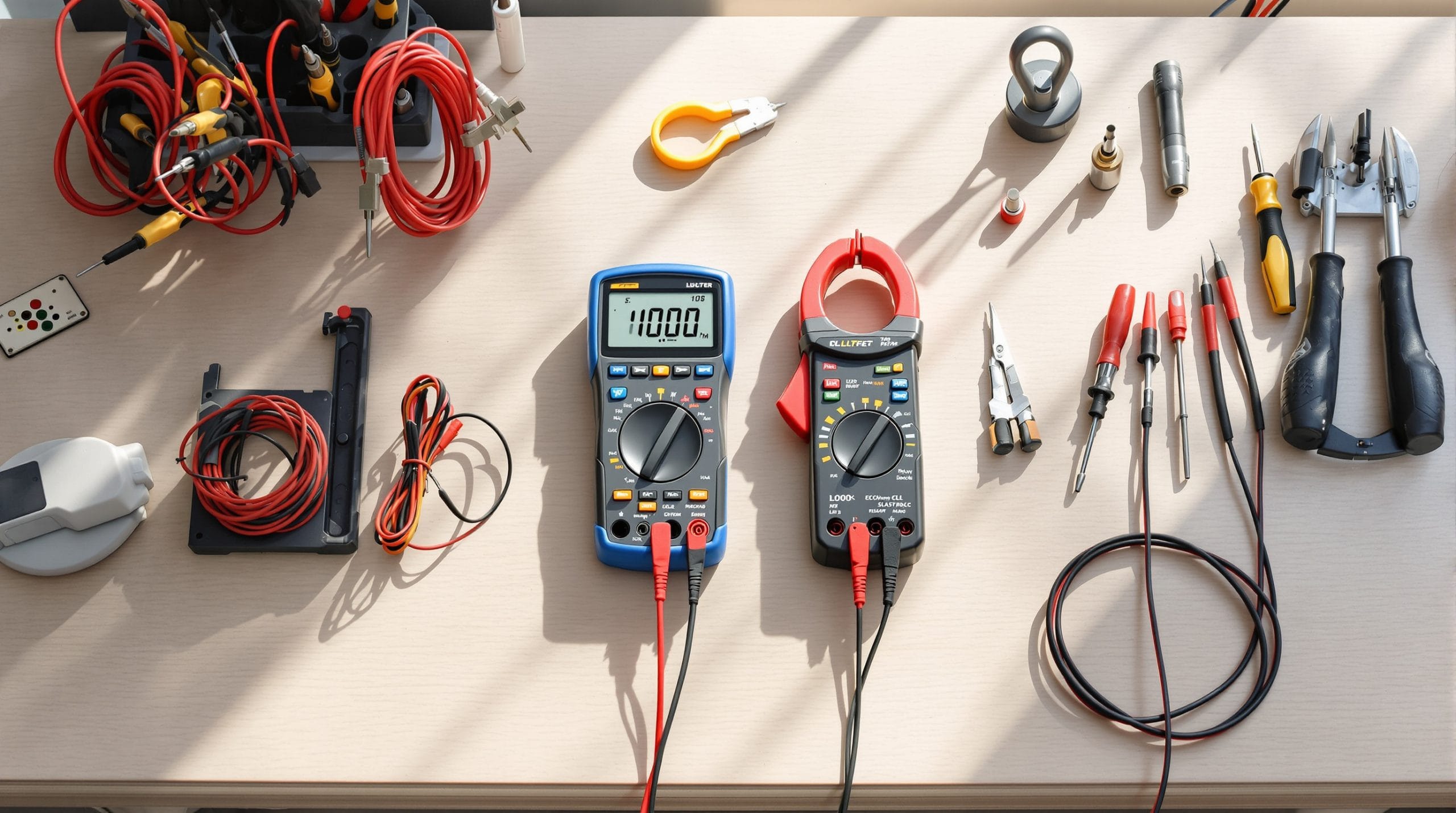

Multimètre et matériel de mesure : socle pratique pour mon club elec fr en 2026
La première ligne du kit est le multimètre. Un modèle numérique True RMS, avec catégorie d’emploi CAT III/CAT IV selon les usages, est le premier outil qui évite les mauvaises lectures et les interprétations douteuses. Pour un atelier qui débute, une référence à ~40–80 € offre tension, courant, résistance, continuité et fréquence. Pour l’atelier intermédiaire, viser 120–250 € apporte précision, fonctions min/max, coupure d’entrée automatique et compatibilité avec pince ampèremétrique externe. En situation pro, l’investissement vers 400 €+ apporte une robustesse utile sur site et une meilleure immunité aux transitoires.
Quels tests réaliser et comment lire correctement les résultats
Mesurer la tension entre phase et neutre est la base. Sur tableau domestique, privilégier la gamme 600 V et utiliser des pointes isolées marquées CAT. Tester la continuité d’un circuit avant de débrancher un équipement est une habitude qui évite des allers-retours inutiles. Un testeur de continuité fiable, souvent intégré au multimètre, donne un signal sonore lorsque la résistance est faible — pratique pour repérer un fil coupé dans un conduit. Sur des installations photovoltaïques, mesurer l’IR (résistance d’isolement) nécessite un appareil dédié ; pour la plupart des contrôles courants, le multimètre reste l’outil le plus polyvalent.
Vérificateur d’absence de tension (VAT) et sécurité mesurée
Avant toute ouverture de coffret, le VAT s’impose. Le détecteur sans contact à 10–25 € ne remplace pas le multimètre mais se révèle pratique en première vérification. Les équipes du club doivent systématiser la suite : VAT → multimètre en mode tension → EPI si intervention. Une anecdote rapportée par un technicien du club relate une erreur évitée grâce au VAT : sur une armoire extérieure, le VAT a signalé une tension résiduelle liée à un groupe de secours, ce qui a évité un démontage à l’aveugle. Cette précaution montre que la redondance des contrôles sauve souvent une intervention.
Pour l’achat, comparer les fiches techniques et vérifier la présence d’une certification CE et des marquages CAT est utile. Le site qui recense des listes d’outils propose des références par niveau, ce qui aide à ne pas acheter trop bas de gamme pour un usage fréquent. Un multimètre sans certification CAT pour travailler sur tableau est une fausse économie ; la différence de prix s’estompe vite face à un instrument fiable.
En résumé, le multimètre est l’outil central du club : il mesure, confirme et oriente l’intervention. Le duo VAT + multimètre borde l’action, et le testeur de continuité boucle les validations avant remontage. Insight final : mieux vaut un multimètre solide et bien utilisé qu’un parc d’appareils sophistiqués mal maîtrisés.
Coupe, dénudage et tournevis isolés : préparer les câbles électriques et les connecteurs sans casser la colle
La préparation des câbles électriques est un art qui se voit rarement dans son intégralité, pourtant elle conditionne la longévité d’une installation. Une pince à dénuder de qualité, réglable selon la section, évite d’écraser les brins. Une lame émoussée marque l’isolant ; le bon réflexe est de tester le dénudeur sur une chute avant l’intervention. Les jeux de tournevis isolés sont indispensables : fente, cruciforme et Pozidriv en différents formats couvrent la majorité des vis de tableau et d’appareillage.
Pince à sertir, connecteurs et qualité de joint
Le sertissage des connecteurs est souvent négligé par les bricoleurs. Utiliser une pince à sertir adaptée aux manchons (cosse à sertir) assure une connexion mécanique et électrique propre. Les connecteurs autovérifiables paraissent pratiques, mais sur un tableau qui subit vibrations et dilatations thermiques, le sertissage « à l’ancienne » reste le plus fiable. Le choix des manchons dépend de la section : jaune pour 10–16 mm², rouge pour 1–2.5 mm², et ainsi de suite. Un mot sur les dominos : les borniers rapides modernes sont acceptables, mais pour un tableau principal, préférer des borniers vissés de qualité.
Coupe nette et sécurité
Pour couper, la pince coupante à métaux dédiée évite d’écraser le conducteur. Les cisailles à câble pour sections plus grandes garantissent une coupe propre. Sur chantier, un appareil polyvalent comme une pince multiprise n’a pas sa place dans la mallette principale ; elle sert plutôt en dépannage. L’astuce d’un artisan du club est de garder une petite boîte de connecteurs triés par couleur et section, et d’étiqueter les coffrets avec un code couleur pour retrouver une pièce en deux secondes.
Un lien utile pour comparer des kits et mallettes est une page pratique qui recense des listes et prix. Elle aide à choisir entre un set manuel complet et une version allégée quand le budget est serré. Le coût d’un bon jeu de tournevis isolés démarre autour de 30 €, une pince à dénuder fiable 20–60 €, et une pince à sertir correcte 40–80 €. Sur ce poste, la longévité prime : une pince bien entretenue dure des années.
L’apprentissage pratique passe par la répétition : dénuder proprement, sertir correctement, vérifier visuellement et avec un testeur de continuité. L’exemple d’un chantier de rénovation montre la différence : après avoir remplacé un tableau, les interventions de maintenance ont chuté significativement parce que la préparation des extrémités et la qualité des connecteurs étaient supérieures aux installations précédentes. Insight final : soigner les terminaisons évite 70 % des pannes ultérieures.

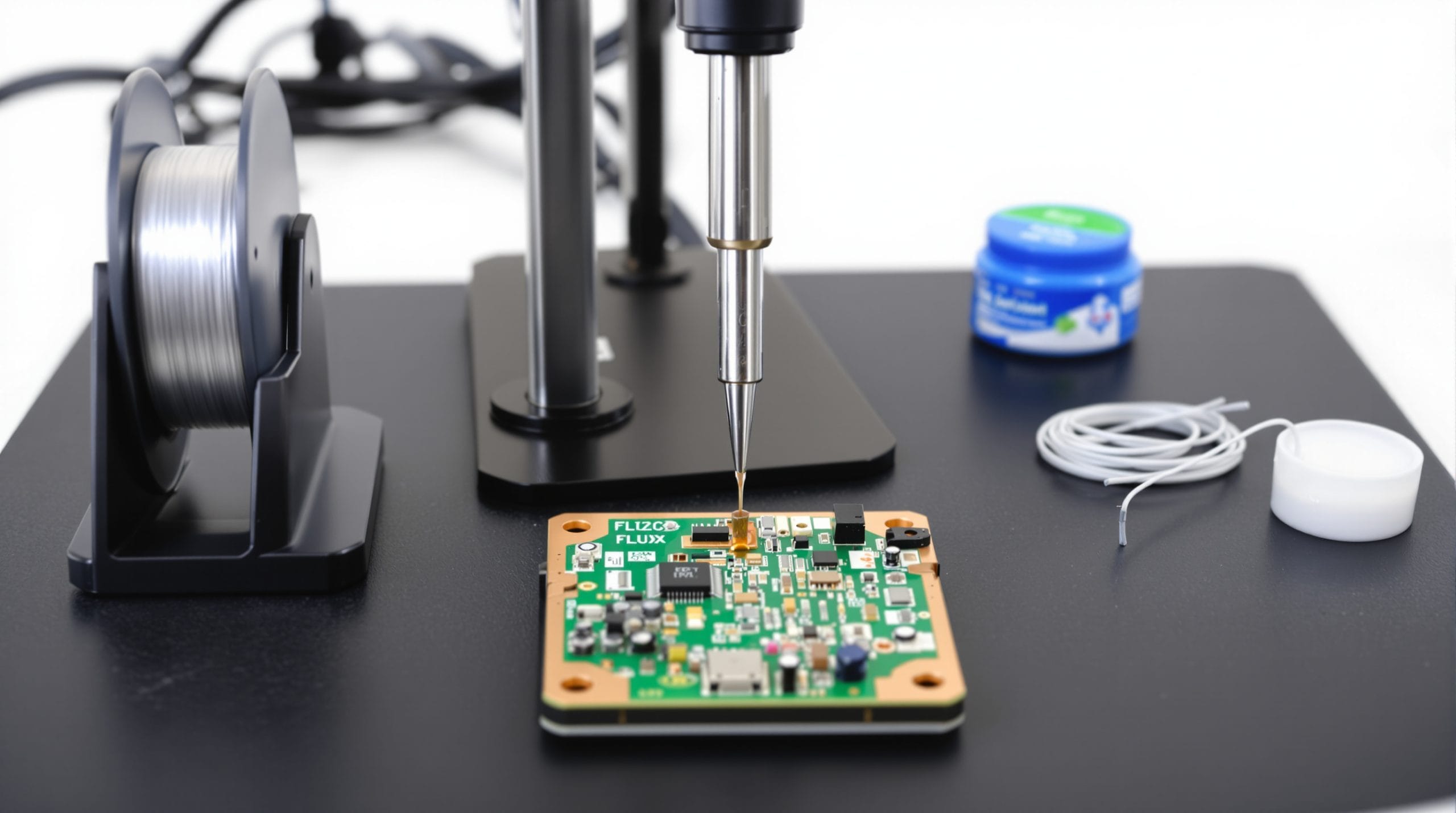

Soudure et prototypage : choisir le fer à souder et la station de soudure pour faire propre
Le passage du prototype au circuit final commence souvent par une bonne station de soudure. Un fer à souder basique peut dépanner, mais quand la cadence augmente ou que les composants sont sensibles, une station de soudure régulée améliore la qualité des joints. Les stations à contrôle de température à 60–300 °C permettent d’adapter la puissance et d’éviter d’endommager les pistes ou composants SMD. Pour des réparations sur carte, une pointe fine et un flux contrôlé font des miracles.
Consommables et ventilation
L’étain sans plomb 0,5–0,7 mm est devenu la norme en 2026. Privilégier un flux en gel et des tresses à dessouder de qualité facilite la remise en état des circuits. La ventilation est souvent sous-estimée : travailler dans un espace ventilé et utiliser un extracteur d’air évite l’exposition prolongée aux fumées. Un support de fer avec éponge et fil d’essuyage maintient la pointe propre et prolonge la durée d’usage. Une astuce remontée par un formateur du club : stocker une bobine d’étain de secours et une pointe de rechange dans la mallette évite l’arrêt d’une séance.
Du breadboard au PCB
Pour le prototypage, les breadboards et les alimentations de labo sont pratiques pour éprouver des capteurs IoT, un module relais ou une platine Arduino. Mais dès que la solution s’installe, souder sur une carte et protéger par gaine thermo réduit les faux contacts. La transition breadboard → PCB passe par des tests fonctionnels : vérifier tension, signaux et consommation avec un matériel de mesure adapté, puis sécuriser les soudures. Le club peut proposer des kits de formation comprenant station de soudure, tresse à dessouder, pompe à dessouder et des cartes d’essai.
Prix indicatifs : station de soudure régulée 60–250 €, fer basique 20–40 €, bobine d’étain 10–20 €. Un investissement modeste mais payant en qualité de montage. Pour des tutoriels et références produit, la compilation sur des listes pratiques aide à comparer modèles et prix. Les clubs qui se professionnalisent investissent dans une station pour chaque poste de travail ; l’écart de confort est net et la cadence de formation augmente.
L’élément clé de la soudure est la constance : température stable, pointe propre, flux adapté. Sans ces trois paramètres, une soudure propre reste aléatoire. Insight final : une station régulée est une assurance qualité que l’on remarque dès la première séance.
Mesure avancée et outils pour domotique / solaire : pince ampèremétrique, oscilloscope et analyseur de réseau
La domotique et le solaire ajoutent des exigences de diagnostic : il ne suffit plus de mesurer une tension, il faut analyser un signal, vérifier une qualité de réseau et diagnostiquer un onduleur ou un MPPT. La pince ampèremétrique est l’outil qui permet de mesurer le courant sans couper un conducteur. Pour des courants faibles sur des modules IoT, choisir une pince avec sensibilité milliamps est utile ; pour le solaire, viser des modèles capables d’aller jusqu’à plusieurs centaines d’ampères selon la taille du champ.
Oscilloscope et analyseur de réseau : quand la forme d’onde parle
L’oscilloscope d’entrée de gamme (2 canaux) est aujourd’hui abordable et utile pour la domotique : il aide à vérifier la forme d’un signal PWM d’un régulateur, à diagnostiquer un relais qui rebondit, ou à observer des parasites sur des lignes de communication. L’analyseur de réseau, quant à lui, renseigne sur harmoniques, déséquilibres et qualité de la tension fournie par un onduleur. Sur une installation solaire domestique, détecter un hot spot sur un panneau via une caméra thermique permet d’éviter la dégradation rapide d’un module.
Outils pour panneaux photovoltaïques et onduleurs
Le test PV inclut le wattmètre, un voltmètre en charge et parfois un simulateur d’irradiation pour valider la courbe I-V. Les calculateurs en ligne aident à dimensionner correctement la section des câbles et les protections contre la chute de tension. Pour un chantier semi-professionnel, ajouter une caméra thermique et un analyseur réseau apporte un diagnostic rapide et fiable. Le site présente des outils spécifiques pour le travail sur panneaux et donne des références pour les analyseurs de courant.
Cas concret : sur un remplacement de motorisation de volet connecté, le technicien a mesuré présence de parasites sur l’alimentation via un oscilloscope, ce qui a orienté le diagnostic vers un condensateur de filtrage défectueux et non vers le moteur. Ce type d’analyse évite le remplacement inutile d’un équipement coûteux.
En termes de budget : une pince ampèremétrique correcte démarre à 80 €, l’oscilloscope d’entrée de gamme à 250–600 €, et un analyseur réseau performant monte rapidement au-delà de 1 000 €. Pour des besoins éducatifs et de club, une balance entre outils partagés en atelier et kits individuels est souvent la meilleure option. Un lien vers des ressources numériques complémentaires, comme celles de ENT et modules pédagogiques, aide à former les membres sur l’usage de ces instruments.
Insight final : la mesure avancée transforme un diagnostic hasardeux en une intervention millimétrée, et la pince ampèremétrique est le pont entre sécurité et précision.
Organisation, EPI, rangement et budget : comment constituer la mallette idéale pour mon club elec fr
L’organisation de la mallette change le rythme d’un dépannage. Séparer les compartiments pour matériel de mesure, coupe, soudure et EPI accélère les gestes. Les servantes d’atelier conviennent pour le local ; une mallette rigide légère est préférable pour les sorties chantier. L’étiquetage et un code couleur simplifient la lecture : rouge pour sécurité, bleu pour mesure, vert pour consommables.
Checklist et EPI
La mallette de base doit contenir : multimètre, VAT, cordons avec pointes isolées, jeu de tournevis isolés, pince à dénuder, pince coupante, petite pince à sertir, fer à souder ou station, bobine d’étain, testeur de continuité (si non intégré), lampe frontale, gants isolés et lunettes. Ne pas oublier un petit enrouleur de câbles et des serre-câbles. L’étiquette du contenu sur la mallette évite les oublis matinaux et fait gagner du temps. Vérifier les piles et l’état des pointes avant chaque sortie évite des retours inutiles.
Tableau récapitulatif par famille et budget
| Catégorie | Outils recommandés | Niveau | Budget moyen (€) | Point sécurité |
|---|---|---|---|---|
| Mesure & test | Multimètre, VAT, pince ampèremétrique | Débutant à expert | 40–200 | Pointes isolées, CAT |
| Coupe & dénudage | Pinces coupantes, dénude-câbles, pince à sertir | Débutant à confirmé | 20–80 | Isolant haute tenue |
| Soudure & proto | Station de soudure, supports, breadboard | Débutant à expert | 40–250 | Aération, température contrôlée |
| Sécurité | Gants isolés, tapis, lunettes | Tous | 30–150 | Normes d’isolation |
| Domotique & énergie | Modules IoT, test PV, analyseur réseau | Confirmé à expert | 80–400 | Compatibilité, surtension |
Cette répartition aide à prioriser les achats. Le palier débutant à ~200 € couvre l’essentiel pour travailler en sécurité : multimètre, VAT, tournevis isolés et pince à dénuder. Le palier intermédiaire (~800 €) ajoute la pince ampèremétrique et une station de soudure de qualité. Le palier pro (≥ 2 000 €) monte en gamme vers l’analyseur de réseau, la caméra thermique et l’oscilloscope multi-canaux.
Rangement et gains d’efficacité
Un atelier ordonné se sent sur le chantier. Un artisan du club raconte qu’une boîte mal compartimentée lui coûtait dix minutes à chaque intervention ; après réorganisation, ces dix minutes sont passées à zéro. Poser le disjoncteur test sur un banc de test et étiqueter les câbles évite les erreurs de repérage. Le rangement méthodique évite les « jeux » et les pertes, exactement comme une menuiserie qui ajuste un dormant pour supprimer tout mouvement.
Pour compléter la formation, des ressources pédagogiques en ligne aident : la page qui compile des packs par niveau est utile pour comparer kits et supports pédagogiques. Des modules numériques sur les ressources pour rester productif apportent des outils méthodologiques pour gérer le matériel et la documentation.
Insight final : une mallette bien pensée et un plan de rangement réduisent les erreurs, accélèrent les diagnostics et font gagner en sérénité sur le terrain.
Quels sont les 4 outils à acheter en premier ?
Un multimètre certifié (CAT III conseillé), un détecteur d’absence de tension (VAT), un jeu de tournevis isolés et une pince à dénuder de qualité couvrent la majorité des dépannages courants.
Faut-il viser CAT III ou CAT IV dès le départ ?
Pour intervenir sur un tableau, choisir un multimètre CAT III/CAT IV avec pointes isolées. Pour du banc de test basse tension, un modèle plus simple peut suffire.
Une station de soudure est-elle vraiment nécessaire ?
Pour des usages ponctuels, un fer basique peut dépanner, mais dès que la cadence augmente ou que les composants sont sensibles, une station régulée stabilise la température et améliore la qualité des joints.
Où trouver des repères de prix fiables ?
Comparer les offres listées par des sites spécialisés et des plateformes d’échange permet d’obtenir des fourchettes réalistes. Les pages qui présentent des kits par niveau aident à choisir selon le budget et l’usage.
